Horstronic Arcade Button
PCB/Panel Set
6HP Modul mit 2 Inputs und 6 Outputs:
-
2 Gate Outputs (OnGate ist high sobald der Knopf gedrückt wird. OffGate ist high sobald er losgelassen wird
-
2 Trigger Outputs, die ein 10ms Trigger Signal generieren, sobald der Knopf gedrückt wird (OnTrigger) und wenn er losgelassen wird (OffTrigger)
-
Ein FlipFlop Output, der seinen Status ändert, sobald der Knopf gedrückt wird, kann als /2 Divider für Clocks oder Audio (>20kHz) genutzt werden
-
Ein Signal Input und Ouput, um das daran anliegende Signal an- oder auszuschalten (buffered)
-
Ein Gate Input, um den Knopf zu umgehen und das Modul als einfachen Comparator (OnGate, OffGate), Trigger Generator (OnTrigger, OffTrigger), Clock Divider (FlipFlop), etc. zu nutzen.

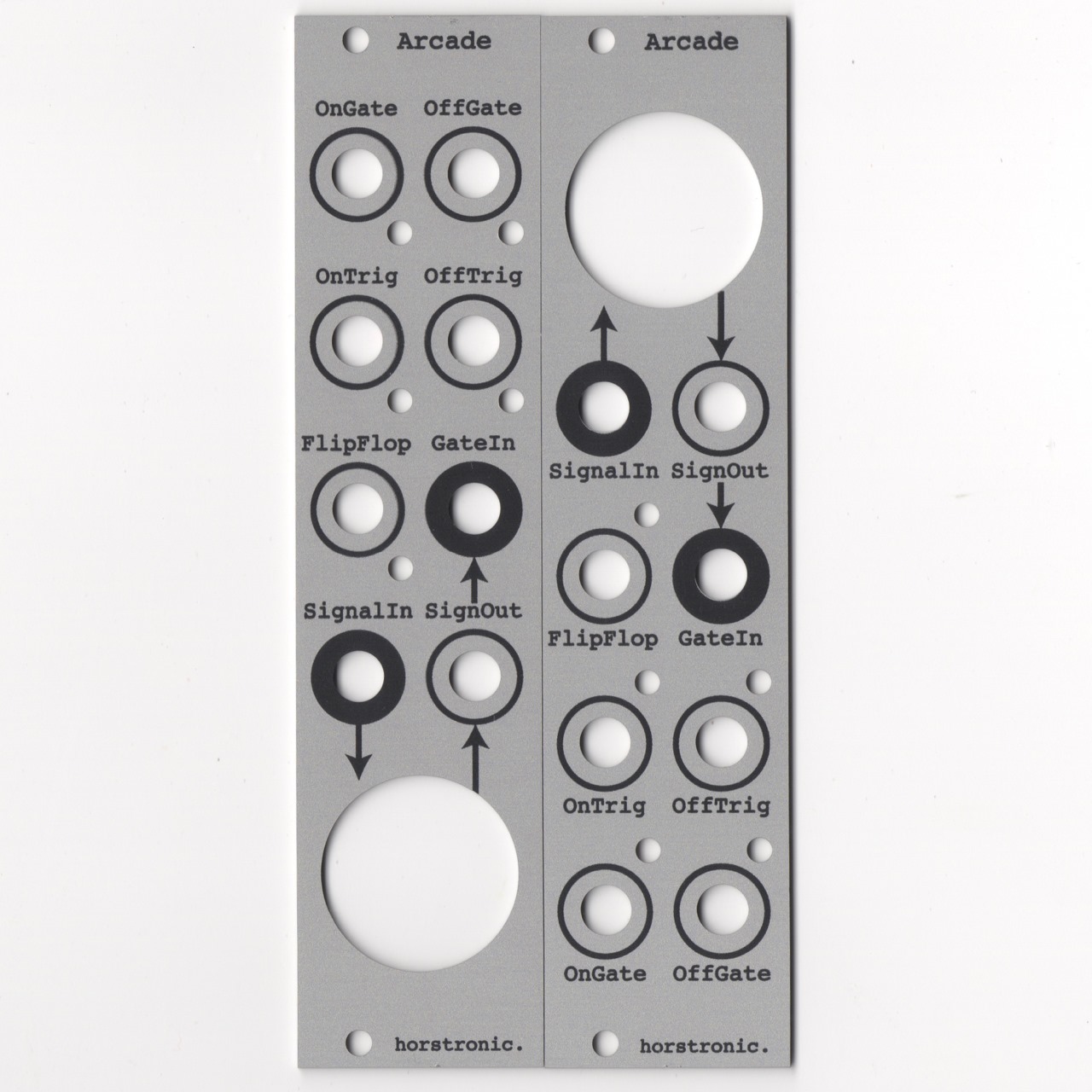

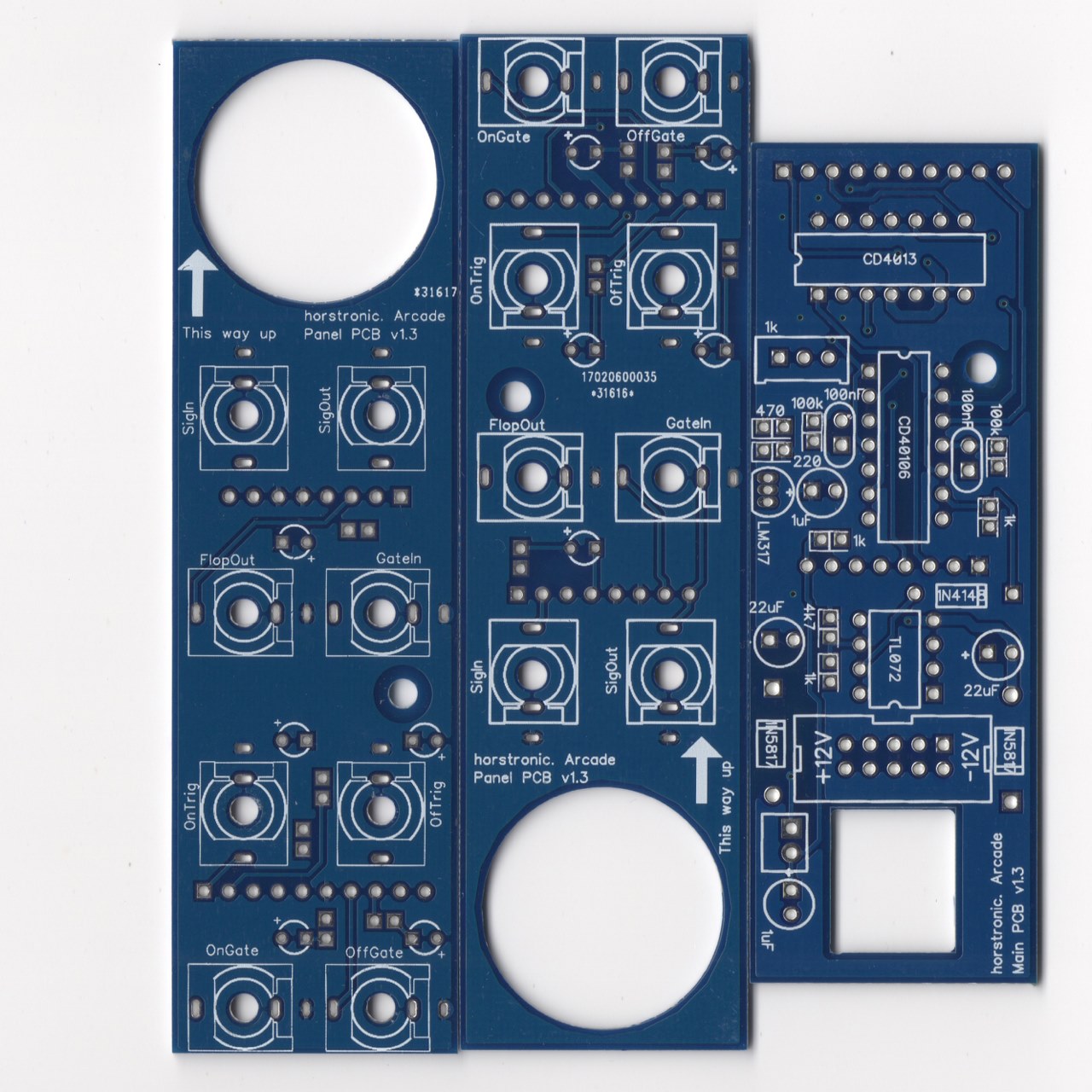

Das Modul hat ein doppelseitiges Panel, damit man die Wahl hat, ober der Button unten oder oben platziert ist. Für beide Varianten ist eine eigene Platine dafür im Set enthalten.
