Fonitronik Thomas Henry PAL Filter

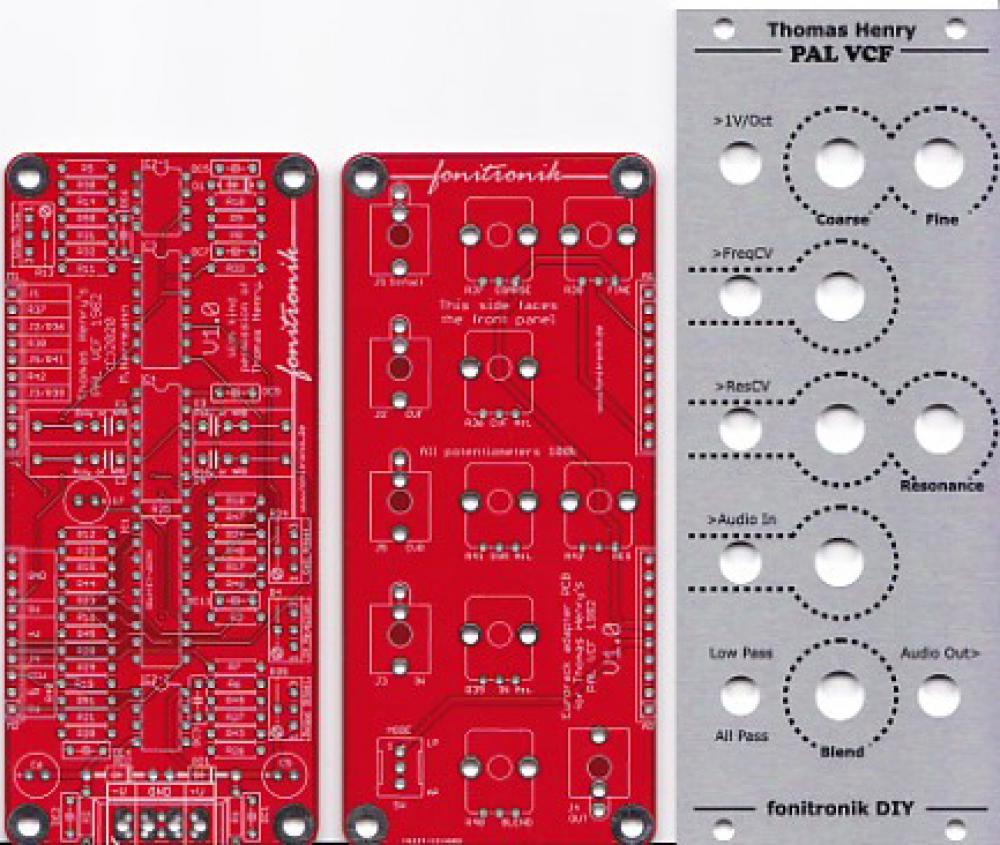

PCB/Panel Set
„Was, noch ein Filter? Ja, es gibt einen guten Grund dafür. […] Der Name PAL kommt daher, weil das Filter ja nach Einstellung ein Phase Shifter, All Pass Filter oder Low Pass Filter ist. Zusätzlich bietet das Modul auch spannungsgesteuerte Resonanz.“ (Thomas Henry 1982)
Funktionen
• CEM-3320 (AS3320) basiertes 4-Pol 24dB LowPass Filter
• CV Input mit Attenuator
• CV Input für 1V/Oktave
• CV Input mit Attenuator für Resonanz
• Coarse und Fine Tuning Potis
• Mode Schalter (lowpass/allpass)
Spezifikationen
• Abmaße Frontpanel: 10HP (Eurorack)
• Tiefe inkl. Stromstecker: 40mm
• Stromverbrauch: +36mA/-40mA
BOM/ Bauanleitung
