Timo Rozendal Steiner-Parker VCF PCB/Panel
Timo Rozendals Eurorack-Version des YuSynth Steiner-Parker VCF.

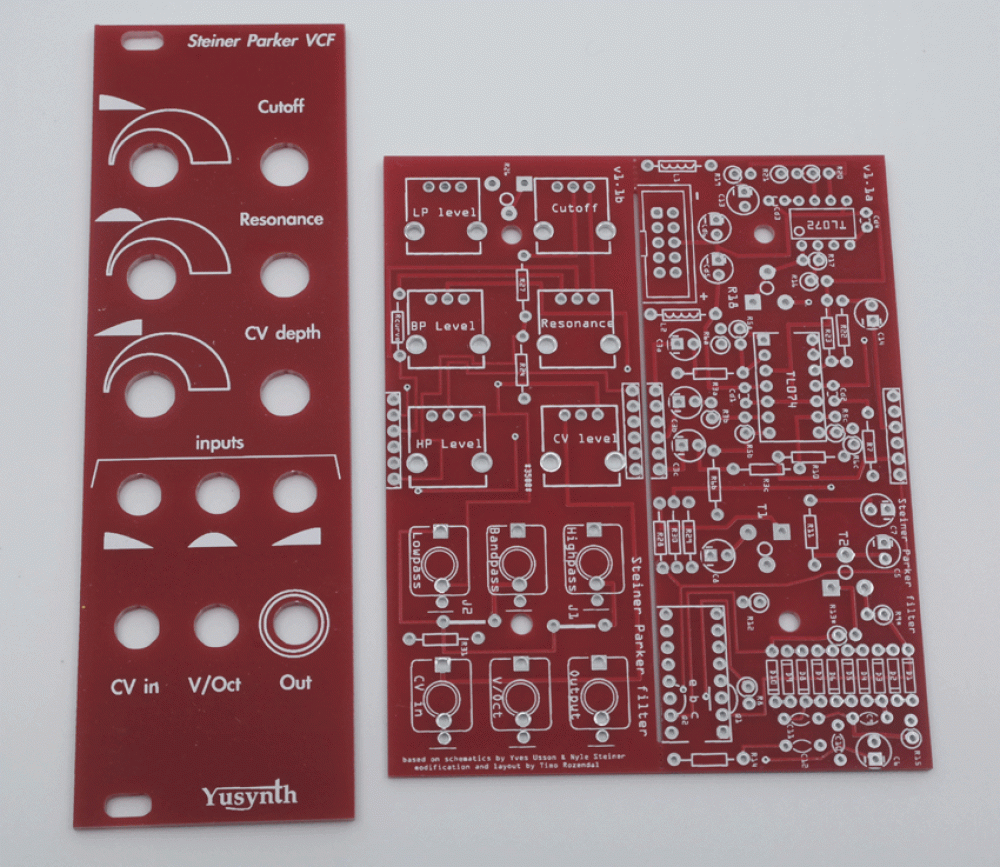

Eurorack PCB/Panel Set
Neuerungen zur YuSynth-Version:
- Separate Inputs für alle Modes (LP, BP, HP)
- Lowpass-Input auf HP und BP normalisiert, man kann also zwischen den Filtercharakteristiken bequem „umblenden“
- „Tweak“-Widerstände sind durch Potis ersetzt
- zusätzliche Entkopplungskondensatoren für die ICs
- mehr Platz für die abgeglichene Transistoren, getestet mit THAT300, AS394 (LM394 Clone), 2n3904 und BC547, der originale 2SC1583 passt wahrscheinlich nicht
- eigene Panel-Platine, Verkabeln ist also nicht nötig
Die Eingänge liefern genügend Gain, um ein normales Signal im Filter zu übersteuern
Die Resonanz ist immer noch ziemlich wild und chaotisch, also nicht für klassische Meldodien geeignet. Keine Selbst-Oszillation bei tiefen Frequenzen, aber das ist typisch für diese Filter-Art.
BOM/Bauanleitung
